Son mal llamados a veces diodos de avalancha, pues presentan comportamientos similares a estos, pero los mecanismos involucrados son diferentes. Además si el voltaje de la fuente es inferior a la del diodo éste no puede hacer su regulación característica.
Si a un diodo Zener se le aplica una corriente eléctrica del ánodo al cátodo (polarización directa) toma las características de un diodo rectificador básico la mayoría de casos), pero si se le suministra corriente eléctrica de cátodo a ánodo (polarización inversa), el diodo solo dejara pasar una tensión constante. No actúa como rectificador sino como un estabilizador de tensión

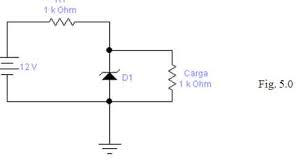

En conclusión: el diodo Zener debe ser polarizado al revés para que adopte su característica de regulador de tensión. En la siguiente figura se observa su uso como regulador de tensión:
Variando la tensión V a valores mayores que la tensión de ruptura del zener, Vz se mantiene constante.
*.-Actualmente se pueden encontrar diodos zener de valores Vz desde 0,2V hasta 200V y de Pz hasta los 50 vatios.
Hay principalmente dos variedades de zener, los ZD o ZDP que son los europeos y los 1N que son americanos.
Los ZDP por ejemplo el ZPD12 significa que tienen una tensión zener de 12V. Para el resto tendremos que mirar sus características en la tabla de fabricante, aunque normalmente su tensión de ruptura viene impreso sobre el mismo diodo zener.
